Norck tilbyr CNC-dreiing for prototyper og produksjonsserier av runde presisjonsdeler: aksler, pinner, foringer, avstandsstykker, koblinger og gjengede komponenter. Som produsent av CNC-dreide deler med et kvalifisert nettverk av produksjonspartnere i USA og Europa lager Norck CNC-dreide deler i aluminium, stål, rustfritt stål, messing, titan og konstruksjonsplast. Norcks ingeniører gjennomgår hver tegning før produksjon, slik at du får et produserbart design, oppnåelige toleranser og et tydelig tilbud.
| Punkt | Detaljer |
|---|---|
| Prosess | Et arbeidsstykke roterer i en dreiebenk mens et skjæreverktøy fjerner materiale |
| Best egnet for | Runde, sylindriske og koniske deler: aksler, pinner, foringer, avstandsstykker, gjengede deler |
| Materialer | Aluminium, stål, rustfritt stål, messing, titan, konstruksjonsplast |
| Volumer | Fra enkeltprototyper til storserieproduksjon |
| Standardtoleranse | Basert på ISO 2768-mK med mindre tegningen angir noe annet |
| Snever toleranse | ±0,005–0,01 mm på kritiske diametre |
| Produksjon | Partnernettverk i USA og Europa |
| Ingeniørstøtte | DFM-gjennomgang, materialvalg og toleranseanalyse på hver bestilling |
Presisjonsproduksjon som ingeniører og forskere i Fortune 500-selskaper stoler påProduksjonserfaring som ledende globale selskaper stoler på.
| Deltype | Typiske detaljer |
|---|---|
| Aksler og hjulaksler | Avsatser, spor, kilespor, gjenger, slipte lagerseter |
| Foringer og hylser | Presisjonsboringer, presspasninger, flenser |
| Pinner og avstandsstykker | Små diametre, faser, store volumer |
| Gjengede deler og koblinger | Innvendige og utvendige gjenger (metriske, UNC/UNF, NPT) |
| Dyser og tilkoblingsstykker | Tverrhull, planflater og spor laget med drevne verktøy |
| Ruller, remskiver og nav | Konsentriske diametre, rifling, kilespor |
Norcks nettverk dreier deler i CNC-dreiebenker og dreie-fresesentre med drevne verktøy, fra små, slanke pinner til store aksler.
| Egenskap | Spesifikasjon |
|---|---|
| Standardtoleranse | Basert på ISO 2768-mK med mindre tegningen angir noe annet |
| Snever toleranse | ±0,005–0,01 mm på kritiske diametre |
| Overflatefinish | Ned til Ra 1,6 µm som dreid; slipt finish på forespørsel |
| Tilleggsoperasjoner | Drevne verktøy (planflater, tverrhull, spor), gjengeskjæring, gjengeboring, rifling, sporstikking, gravering, sliping |

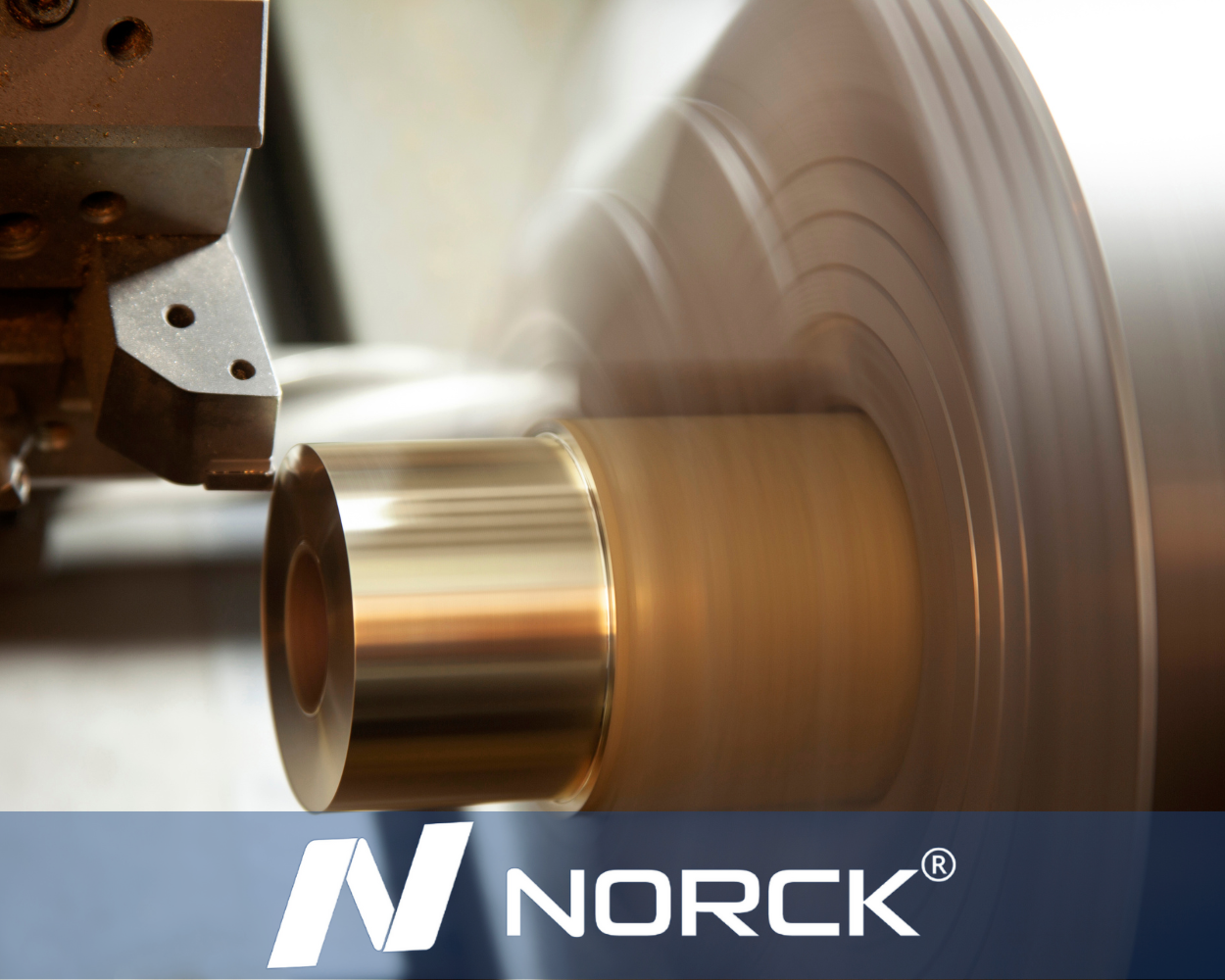

CNC-dreiing er en bearbeidingsprosess der en datastyrt dreiebenk roterer et arbeidsstykke med høy hastighet mens et skjæreverktøy fjerner materiale for å forme delen. Den brukes til runde, sylindriske og koniske former, og er den raskeste og mest økonomiske måten å lage runde deler med jevn kvalitet på.
Vanlige operasjoner: plandreiing, langsdreiing, formdreiing og konisk dreiing, sporstikking og avstikking, utboring, boring, gjengeboring, planforsenking, konisk forsenking og gjengeskjæring. Lange arbeidsstykker holdes av en støtte, for eksempel en pinoldokk eller en fast brille, slik at de ikke bøyer seg under bearbeidingen.
Ved CNC-dreiing roterer arbeidsstykket mens et stillestående verktøy bearbeider det. Det egner seg for runde, symmetriske deler. Ved CNC-fresing roterer verktøyet mens arbeidsstykket står fast; det egner seg for plane flater, lommer og komplekse former. Se Norcks tjenester innen CNC-fresing.
Mange deler krever begge prosessene: en rund aksel med en planflate, et spor eller et tverrhull. I dreie-fresesentre maskinerer drevne verktøy disse elementene i samme oppspenning som dreiingen. Det betyr færre oppspenninger, bedre nøyaktighet mellom elementene og lavere pris.
CNC-dreiing
Dreie-fresing
CNC-fresing
| Din del | Beste prosess |
|---|---|
| Rund, symmetrisk (aksler, pinner, foringer) | CNC-dreiing |
| Rund med planflater, spor eller tverrhull | Dreie-fresing (CNC-fresing og -dreiing i én oppspenning) |
| Stort sett flat eller boksformet | CNC-fresing |
| Materiale | Kvaliteter | Typiske dreide deler |
|---|---|---|
| Aluminium | 6061, 6082, 7075 | Avstandsstykker, hus, lette aksler |
| Rustfritt stål | 303, 304, 316L, 17-4 PH | Pinner til medisinske instrumenter, næringsmiddelgodkjente koblinger, deler til maritim bruk |
| Karbonstål og legert stål | 1018, 1045, 4140 | Aksler, hjulaksler, pinner, hydrauliske deler |
| Messing | C360 | Koblinger, ventiler, elektriske kontakter |
| Titan | Grade 2, Grade 5 | Festeelementer til luft- og romfart, komponenter til medisinske instrumenter |
| Plast | Delrin (POM), PEEK, nylon, PTFE | Foringer, isolatorer, lavfriksjonsdeler |
CNC-dreiing er en prosess der en datastyrt dreiebenk roterer arbeidsstykket mens et skjæreverktøy fjerner materiale. Velg denne prosessen når delen din er rund, sylindrisk eller konisk, for eksempel en aksel, en pinne, en foring eller en gjenget kobling. For flate eller boksformede deler passer CNC-fresing vanligvis bedre.
Ja. Last opp en tegning eller CAD-fil med materiale og antall. Norcks ingeniører vurderer produserbarheten og sender deg et tilbud.
Se etter teknisk gjennomgang av tegningen din, tydelig angitte muligheter for toleranser og overflatefinish, inspeksjonsrapporter på forespørsel, et anerkjent kvalitetssystem som ISO 9001 og evnen til å skalere fra prototyper til serieproduksjon. Spør hva som produseres internt, og hva som produseres av partnere.
Standardtoleransen er basert på ISO 2768-mK. Kritiske diametre kan dreies til ±0,005–0,01 mm, og med sliping kan man oppnå enda snevrere pasninger.
Prisen avhenger av materiale, diameter og lengde, antall detaljer, toleranser og bestillingsmengde. Runde deler er vanligvis billigere å dreie enn å frese, og prisen per del synker når antallet øker.
Ja. Norck produserer dreide deler fra enkeltprototyper til titusenvis av stykker, i CNC-dreiebenker som er satt opp for storserieproduksjon.
CNC-dreiing er prosessen. En CNC-dreiebenk for metall er maskinen som utfører den.
Få tilbud på CNC-dreide deler. Last opp tegningen din med materiale og antall. Norcks ingeniører gjennomgår den og sender deg et tilbud.
